侧卸式矿车的结构组成

2022-06-23 09:26:58

  侧卸式矿车结构组成:


  侧卸式矿车有以下部件组成:车箱、车底架、轮轴、卸载轮、支撑弹簧、缓冲橡胶弹簧与碰头等组成。


  其中车箱与车底架的联接采用铰链形式,使矿车在过卸载站时能开启一定的角度以便矿石能顺利卸下。

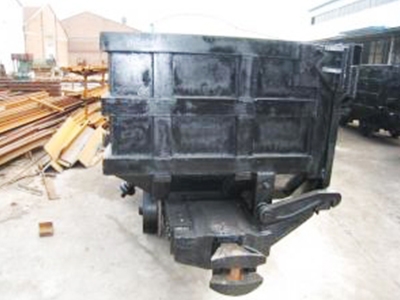

侧卸式矿车

  下面矿车生产厂家具体介绍各组成部分:


  1、车箱。车厢的前、后端板和侧板均采用12mm厚的16mm板焊接而成,在车箱四周外侧采用槽形钢板加固:翼板分别焊接在左、右侧板上,上方用角钢焊接成口字形,而且角钢上方和槽形钢板相连,以便能使车箱在恶劣的工作环境下也不致于损坏。


  2、车底架。底板采用25mm厚的钢板,在底板下面用角钢和钢板焊接,使底板足以能经受住装矿时矿石对底板的冲击力。


  3、轮轴。轮轴由车轴、车轮和橡胶弹簧座组成。

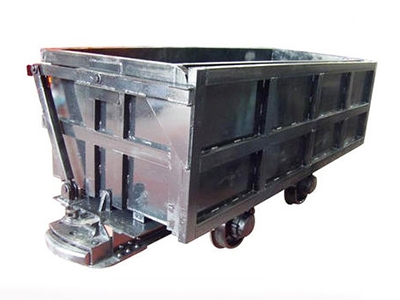

侧卸式矿车

  4、卸载轮。矿车卸矿时用,当矿车过卸载站时,卸载轮便开始工作,它沿曲轨滚动从而使矿车底板打开,卸完矿石后再便底板闭台,重新回复到装矿状态。


  5、缓冲橡胶弹簧与碰头。缓冲与碰头安装在矿车两头,主要申缓冲橡胶弹簧、碰头、插销和单环链组成。它能便矿车之间缓和并削减冲击力,延长车辆使用寿命。


  6、支撑弹簧。本矿车采用橡胶弹簧作为减振装置,扩大橡胶弹簧安装时的倾角,使之能承受更大的冲击载荷。
